云南时时彩走势图表 www.uukjdy.com.cn 多工位級進模是在普通級進模的基礎上發展起來的一種高精度、高效率、長壽命的模具,是技術密集型模具的重要代表,是沖模發展方向之一。這種模具除進行沖孔落料工作外,還可根據零件結構的特點和成形性質,完成壓筋、沖窩、彎曲、拉深等成形工序,甚至還可以在模具中完成裝配工序。沖壓時,將帶料或條料由模具入口端送進后,在嚴格控制步距精度的條件下,按照成形工藝安排的順序,通過各工位的連續沖壓,在最后工位經沖裁或切斷后,便可沖制出符合產品要求的沖壓件。為保證多工位級進模的正常工作,模具必須具有高精度的導向和準確的定距系統,配備有自動送料、自動出件、安全檢測等裝置。所以多工位級進模與普通沖模相比要復雜,具有如下特點:

(1) 在一副模具中,可以完成包括沖裁,彎曲,拉深和成形等多道沖壓工序;減少了使用多副模具的周轉和重復定位過程,顯著提高了勞動生產率和設備利用率。

(2) 由于在級進模中工序可以分散在不同的工位上,故不存在復合模的“最小壁厚”問題,設計時還可根據模具強度和模具的裝配需要留出空工位,從而保證模具的強度和裝配空 間。

(3) 多工位級進模通常具有高精度的內、外導向(除模架導向精度要求高外,還必須對細小凸模實施內導向?;ぃ┖妥既返畝ň嘞低?,以保證產品零件的加工精度和模具壽命。

 (4) 多工位級進模常采用高速沖床生產沖壓件,模具采用了自動送料、自動出件、安全檢測等自動化裝置,操作安全,具有較高的生產效率。目前,世界上最先進的多工位級進模工位數多達50多個,沖壓速度達1000次/分以上。

(5) 多工位級進模結構復雜,鑲塊較多,模具制造精度要求很高,給模具的制造、調試及維修帶來一定的難度。同時要求模具零件具有互換性,在模具零件磨損或損壞后要求更換迅速,方便,可靠。所以模具工作零件選材必須好(常采用高強度的高合金工具鋼、高速鋼或硬質合金等材料),必須應用慢走絲線切割加工、成型磨削、坐標鏜、坐標磨等先進加工方法制造模具。

(6) 多工位級進模主要用于沖制厚度較?。ㄒ話悴懷?mm)、產量大,形狀復雜、精度要求較高的中、小型零件。用這種模具沖制的零件,精度可達IT10級。

 由上可知,多工位級進模的結構比較復雜,模具設計和制造技術要求較高,同時對沖壓設備、原材料也有相應的要求,模具的成本高。

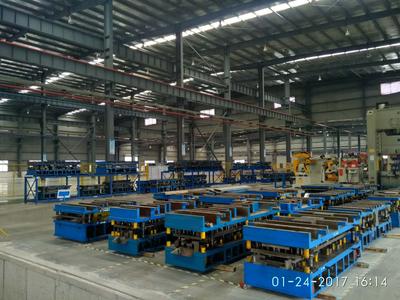

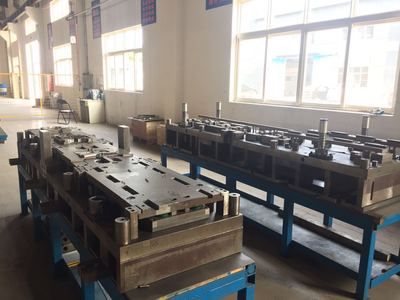

我公司有多年級進模生產經驗,年產能400余套。生產模具照片如下
